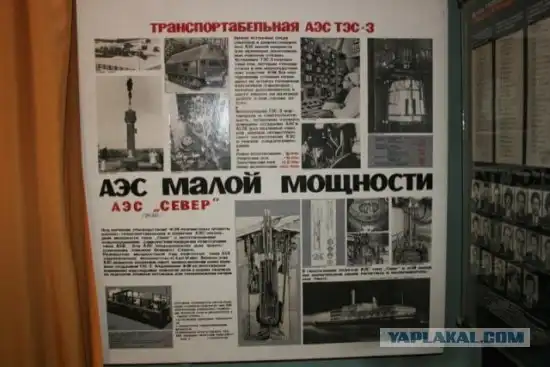

Это транспортируемая атомная электростанция ТЭС-З, введенная в эксплуатацию в 1961 г., точнее ее реакторный блок. Мощность 1,5-2 МВт, срок службы на одной загрузке - до года, вес одного самоходного модуля - 90 т. Всего модулей -4.

Шасси от тяжелого танка Т-10 (ИС-10) удлиненное с увеличеным числом катков и более широкой гусеницей.

"Карманная" атомная станция


Станция выполнена по двухконтурной схеме с гетерогенным водо-водяным реактором тепловой мощностью 8,8 тыс. кВт, охлаждаемым водой под давлением 130 ат при температурах на входе реактора 275°С и на выходе 300°С. Расход воды в первом контуре установки 320 т/ч.

В активной зоне реактора, имеющей форму цилиндра высотой 600 и диаметром 660 мм, размещены 74 тепловыделяющие сборки с высокообогащенным ураном. Средняя тепловая нагрузка в реакторе равна 0,6 · 106 ккал/(м2 · ч), максимальная - 1,3 · 106 ккал/(м2 · ч). Длительность кампании реактора 250 суток, а при частичной догрузке тепловыделяющих элементов - до 1 года.

Мощность турбогенератора станции 1,5 тыс. кВт, однако три ее парогенератора могут давать пар давлением 20 ат и температурой 285°С в количестве, достаточном для получения мощности на валу турбины до 2 тыс. кВт.

"Карманная" атомная станция

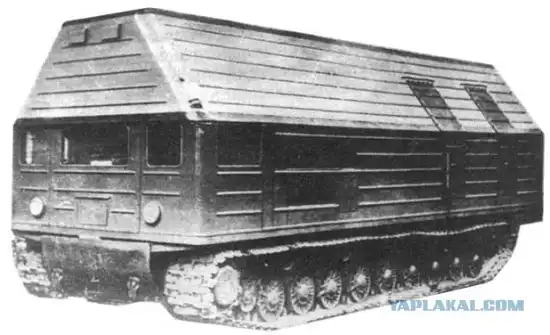

Все оборудование станции размещено на четырех гусеничных самоходных транспортерах. На двух самоходах находится реакторная парогенераторная установка, на двух других - турбогенератор, пульт управления и вспомогательное оборудование. Общий вес оборудования, установленного на самоходах, около 210 т.

"Карманная" атомная станция

Для защиты от излучения во время работы вокруг первых двух самоходов сооружается на месте эксплуатации земляная защита. Кроме того, реакторный самоход снабжен транспортируемой биологической защитой, позволяющей производить монтажные и демонтажные работы уже через несколько часов после остановки реактора, а также перевозить реактор с частично или полностью выгоревшей активной зоной. При транспортировке охлаждение реактора осуществляется с помощью воздушного радиатора, обеспечивающего съем до 0,3% номинальной мощности

"Карманная" атомная станция


"Карманная" атомная станция

2 не понравился
42 понравился пост

Незарегистрированные посетители не могут оценивать посты










Комментарии







WishD
Дата:
(30 марта 2009 13:44)
#1
Познавательно thumbup
Томск [ссылка]
0 / 0






klyukin315
Дата:
(30 марта 2009 13:53)
#2
оч.познавательно,5+ за пост!!Только давление на выходе из парогенератора как минимум на порядок больше,уж точно не 20 ат...
Томск [ссылка]
0 / 0






haybusa
Дата:
(30 марта 2009 13:56)
#3
Чернобыль на колеса

Жизнь, как видео игра.
Сюжет гавно, а графика супер!
Томск [ссылка]
0 / 0






ZZVVSS
Дата:
(30 марта 2009 14:12)
#4
весчЬ! весчЬ!

ни кто не знает, до практического применения дело дошло?

я на кую вертел королей из местной администрации
Томск [ссылка]
0 / 0






spyker
Дата:
(30 марта 2009 14:18)
#5
ого
круто

Томская область > Северск [ссылка]
0 / 0






KyJIeP
Дата:
(30 марта 2009 14:36)
#6
Во,такую херню перевернуть где-нить...например в ров одним боком завалиться

In JZ we trust...
Drifting lover
Mazda RX7 FAN
MarkII Tourer_V JZX90 FAN
«Выхлопные газы,попадая в турбонагнетатель,вращают его крыльчатку, творится колдовство, и вы едете быстрее»
Томск [ссылка]
0 / 0






Zoran
Дата:
(30 марта 2009 14:54)
#7
Цитата: klyukin315
давление на выходе из парогенератора как минимум на порядок больше,уж точно не 20 ат...

Не, вряд ли. В мобильной версии скорее всего давление по минимуму: трубопроводы на большое давление перемонтировать" на месте" тяжко будет.

yes улыбаемся и пашем yes
Томск [ссылка]
3 / 5






Toli4
Дата:
(30 марта 2009 18:47)
#8
Чёт как-то не надёжно. А если рванёт???
Томская область > Северск [ссылка]
0 / 0






maxman
Дата:
(30 марта 2009 18:56)
#9
Цитата: haybusa
Чернобыль на колеса

biggrin
Томск [ссылка]
0 / 0






Bittersweet
Дата:
(30 марта 2009 19:03)
#10
Не боись, не рванет. biggrin
Водо-водяной гетерогенный реактор - это не чернобыльский вариант. thumbup

Помните в детстве были книжки-раскраски? Я ненавижу их. Если я хочу нарисовать дом, я не хочу чтобы мне кто-то указывал на что он должен быть похож. ©
Томская область > Северск [ссылка]
0 / 0






ZZVVSS
Дата:
(30 марта 2009 19:44)
#11
Цитата: Toli4
Чёт как-то не надёжно. А если рванёт???

а ты в многоэтажках жить не боишся? вдруг упадёт.

я на кую вертел королей из местной администрации
Томск [ссылка]
0 / 0






n1ck
Дата:
(30 марта 2009 19:46)
#12
супер
Томск [ссылка]
0 / 0






Brunet_ka
Дата:
(30 марта 2009 20:01)
#13
ZZVVSS,

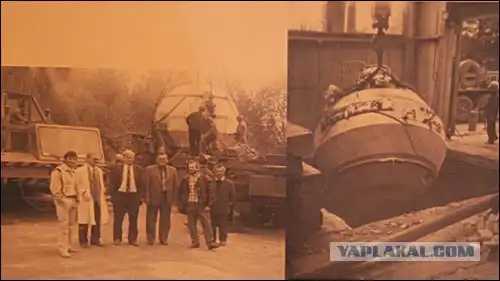

Нет не дошло, в 1969 году эксплуатацию ТЭС-3 признали не целесообразной и полностью законсервировали, а проект "Памир-630Д" (изображен на 2 и 4 фотке) прекратил своё существование в 1988 году, во многом благодаря аварии на ЧАЭС
