Как изготавливают китайские шары-головоломки

Автор:
NikoniX
Печать
дата:
23 сентября 2017 08:53
Просмотров:
2884
Комментариев:
2
В течение многих столетий китайское прикладное искусство было известно во всем мире своей невероятной красотой и изяществом. Если нужно выбрать единственный объект, который лучше всего описывает китайское внимание к деталям, это, конечно же, будет шар-загадка из слоновой кости

Давайте узнаем, как они делались …

Как изготавливают китайские шары-головоломки

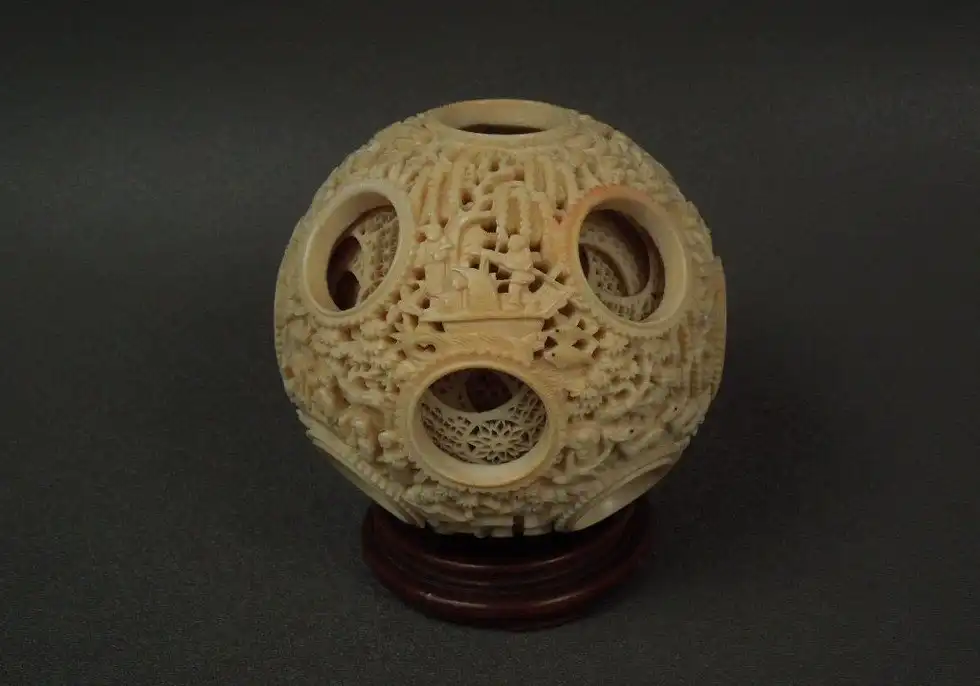

Китайские шары — головоломки – декоративные предметы, которые состоят из нескольких концентрических сфер, каждая из которых вращается свободно, но при этом вырезана из той же самой части материала что и предыдущие

Вы можете найти шары, сделанные из синтетической слоновой кости, смолы, древесины, нефрита и других материалов. Эти произведения искусства обычно состоят из 3 — 7 слоев, а самый большой в мире шар — загадка сделан из 42 концентрических шаров

Как изготавливают китайские шары-головоломки



В кризисном XVII веке появилась резьба по кости «шар в шаре» (вложенные друг в друга костяные ажурные шары, состоящие из миниатюрных фигурок) – вещь, поражающая филигранностью работы, но, по сути дела, всего лишь изящная и трудоемкая безделушка. На такую работу у мастеров уходили многие годы.

Видимо, у китайцев было такое хобби — делать подобные игрушки: костяной шар с прорезями, в нем другой такой же, в нем третий, и каждый может вращаться в любом направлении.

Как изготавливают китайские шары-головоломки



Настоящей жемчужиной среди прочих шедевров, выполненных из слоновой кости, признаны «решетчатые шарики внутри шариков» . Первым шагом в изготовлении этого чуда является превращение куска кости в идеальный шар, после чего в нем на необходимом расстоянии просверливаются несколько отверстий конической формы, чьи вершины сходятся точно в центре шара. Затем мастер с помощью линейки отмечает в каждом отверстии, сколько шариков он хочет выгравировать внутри первого.

Теперь он может приступать непосредственно к вырезанию шариков, начиная с лежащего в самом сердце будущего «решетчатого шарика» .

Мастеру приходится полагаться лишь на собственное чутье, годы опыта и острое лезвие своего резака, т. к. проделанные отверстия не позволяют ему видеть, что происходит внутри шара. Все последующие шарики также вырезаются изнутри. При этом ошибись мастер хоть на волосок – и вся работа пойдет насморку.

Как изготавливают китайские шары-головоломки

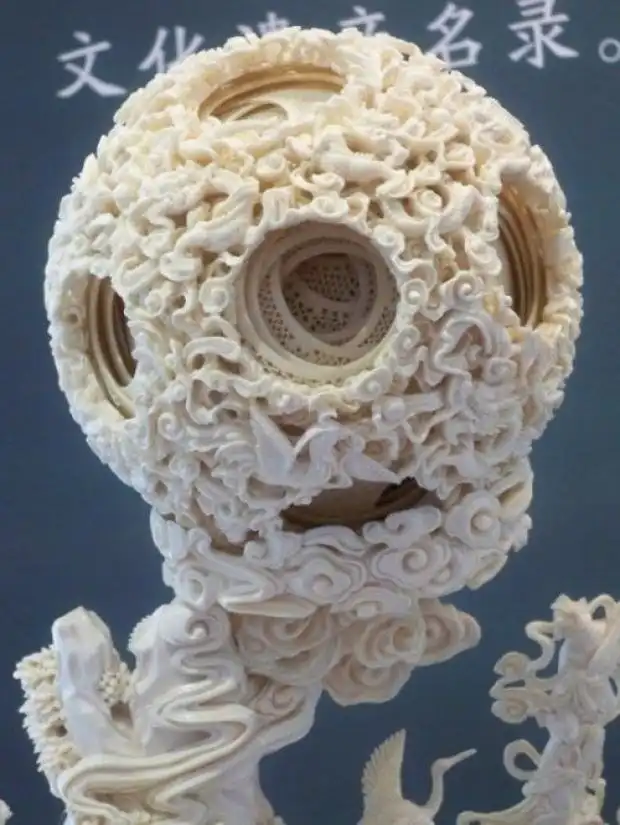

Самым сложным среди «решетчатых шариков внутри шариков» считаются выполненные на заводе Резьбы по слоновой кости Даси в Гуанчжоу. Вэн Жунбяо – заслуженный работник этой отрасли – в 1977 г. вырезал из слоновой кости 15 см в поперечнике набор из 42 узорчатых шариков, каждый из которых находился в подвижном состоянии внутри другого и был украшен гравированными пейзажами (павильонов и башен, облаков и гор) .

Центральный шарик был толщиной в бумажный лист. Вэн Жунбяо – резчик по кости в 4-м поколении. В 1915 г. его отец получил международное признание на международной ярмарке в Панаме, вырезав 25 «резных шариков в шариках»

Гуанчжоуский мастер Вэн Жунбяо является потомственным мастером художественной резьбы по кости. Его отец вырезал из куска слоновой кости многослойную шаровую композицию из 28 сферических слоев, при диаметре внешней сферы 10 см. Сам Вэн Жунбяо превзошел отца. Он вырезает внутри шара такого же диаметра 40-45-слойную композицию, причем каждая из сфер может свободно вращаться независимо от соседних.

Как изготавливают китайские шары-головоломки



Хотя изначально они делались только из слоновой кости, в наши времена можно найти шары-головоломки из синтетической слоновой кости, смолы, дерева, нефрита и других материалов. Эти детальные произведения искусства обычно состоят из 3-7 слоев, а самый большой шар-головоломка сделан из 42 концентрических шаров, располагающихся один в другом.

Хотя внутренние шары могут управляться посредством выравнивания отверстий, китайские шары-головоломки получили свое название от людей, которые веками оттачивали свое мастерство в создании таких предметов.

Так как же все-таки шары-головоломки сделаны? Для этого необходимо вагон терпения и очень спокойные руки. Китайские мастера вращают твердые мячи и начинают с прорезывания отверстий по направлению к центру предмета. Затем, используя специальный предмет в форме «L» они начинают отделять шары во внутренней части.

Как изготавливают китайские шары-головоломки



Китайские шары-головоломки настолько тонкой работы, что могут вырезаться исключительно вручную. Даже самый легкий щелчок рукой может вдребезги разбить внутренние слои, тем самым разрушив работу нескольких дней. Чтобы понять, насколько они хрупки, не рекомендуется пытаться выстроить все отверстия в ряд, так как это может повредить концентрические шары.

Но если вам все-таки хочется разгадать эту древнюю головоломку, лучше использовать зубочистки или перо птицы.

Как изготавливают китайские шары-головоломки



Волшебные шары, как они иногда именуются, обычно относятся к предметам с положительным зарядом из-за своего символического украшения и формы бесконечного круга. Слои могут символизировать разное – от четырех направлений компаса до природных элементов, а резной декор на внешнем мяче обычно напоминает дракона или феникса, соответствующие Инь и Янь.

Считается, что шар-головоломка, декорированный этими двумя элементами, способен укрепить брак и принести удачу и процветание.

Как изготавливают китайские шары-головоломки



Вот еще вынес мнение из комментов:

На самом деле ничего слишком сложного в этом изделии нет. Нарезание собственно концентрических шаров вполне автоматизируется. Приспособления достаточно просты.

А вот нарезка узоров требует некоторого усердия, но технически тоже вовсе не сложна. Кстати - начинают не с внешнего, а с внутреннего шара. Внешний же делается не круглым, На нем столько плоских срезов, сколько отверстий - так проще позиционировать и крепить при обработке. Затем сверлятся отверстия самого меньшего диаметра на глубину "до последнего" шара. На обычном сверлильном станке. Затем последовательно увеличивают даметр свёрл и уменьшают глубину "проходки".

Как изготавливают китайские шары-головоломки



Получается набор ступенчато-конических отверстий.

Приспособление для вырезки шара внутри тоже достаточно простое: стержень с проушиной, по которой перемешается изогнутый по форме нужного щара резак, заточенный с одного конца; на второй конец резака давит пружинка, продвигая его в проушине. При вращении стержня резак постепенно делает всё время расширяющуюся круговую прорезь по образующей шара.

При проточке поверхностей через все конические отверстия образуется практически готовый шар. Останется просечь несколько оставшихся перемычек, и можно приступать к гравировке рисуна самом малом шаре фрезой.

И т.д.

Как изготавливают китайские шары-головоломки



На современном оборудовании можно точить такие шары, как "семечки" щёлкать.


Как изготавливают китайские шары-головоломки

2 не понравился
32 понравился пост

Незарегистрированные посетители не могут оценивать посты










Комментарии







boroda3
Дата:
(23 сентября 2017 15:11)
#1
Из "современного оборудования" достаточно несложного токарного станка, изобретенного еще в 650 гг. до н. э.. Вся хитрость в выгнутом по радиусу резце и приспособе, поворачивающей резец одновременно с движением суппорта станка. Без такой приспособы получится не шар, а многогранник.
Из каждого отверстия прорезается круг диаметром чуть меньше 3 диаметров отверстия (минус толщина державки резца), соответственно число, диаметр и расположение отверстий выбираются так, чтобы гарантированно не оставалось недорезанных перемычек.
Чтобы при прорезании перемычек внутренний шар не начал болтаться, не заклинил резец и не смялся, в ранее расточенные отверстия вставляются пробки-фиксаторы (если вырезаемый шар достаточно толстый и прочный) или прорези заливаются твердой смолой, например, канифолью (если шар тонкостенный). Заодно фиксируются внутренние шары, чтобы не болтались и не повреждались.
Ну и последний момент: для упрощения точного позиционирования шара желательно сделать конусное сверло для отверстий - потом на него же будет надеваться шар очередным отверстием перед зажимом в патроне. Тогда прорези из разных отверстий совпадут наиболее точно.

При наличии готового набора оборудования и некотором опыте на вырезку одного шарового слоя тратится примерно час, а за день вполне можно сделать до десятка вложенных шаров. Причем в основном время тратится на нудное и монотонное поворачивание заготовки в патроне и заливку/очистку канифоли, а на саму прорезь - всего пара-тройка минут. Работа вполне по силам любому токарю 4-5 разряда.

А вот дальнейшая полировка и гравировка шаров - это большой ручной геморрой. На него запросто могут уйти месяцы и годы.
Томск [ссылка]
8 / 0






w715
Дата:
(23 сентября 2017 17:33)
#2
Был тут пост, где мужик на токарном кубики в кубе делал, из метала, без ручной обработки, только станок.
Томская область > Северск [ссылка]
0 / 0
