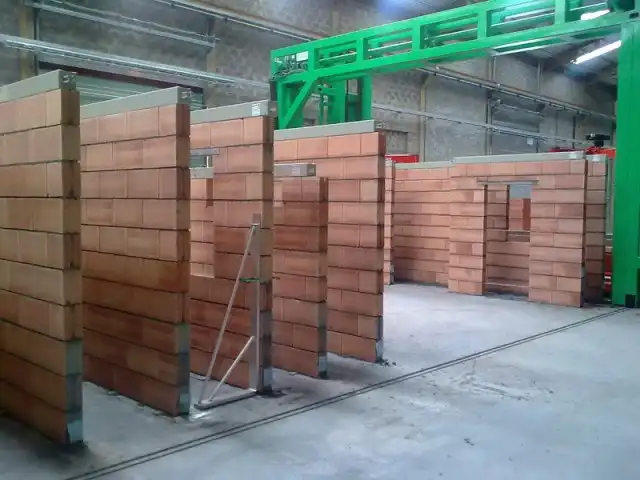

Производство выполняется с помощью специальной инсталляции которая передвигается по ангару.
плюсы такой технологии :
идеально ровные стены по вертикали горизонтали и высоте
в несколько раз быстрее чем традиционная кирпичная кладка
производить можно вне зависимости от погоды и время суток (c) hercules15

Производство готовых стен для сборки домов





весь процесс начинаетя отсюда... с моего рабочего места

Производство готовых стен для сборки домов



получаем чертежи проэкта в электронном виде, с ремарками от инженерного бюро где какие перекрытия должны стоять и нужные для них дороботки

Производство готовых стен для сборки домов

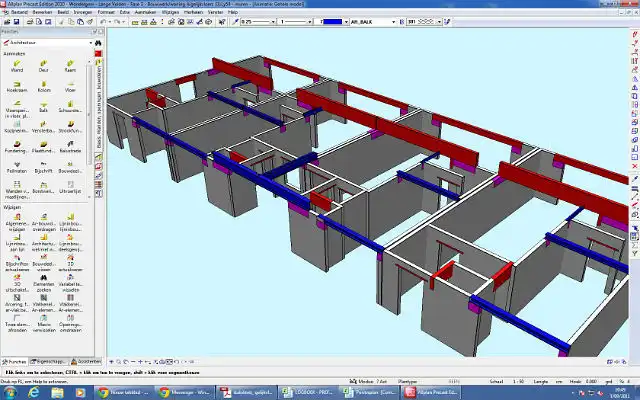

Делаю из этого вот такой 3д макет домов(8 рядом стоящих домов в два этапа- по 4 дома за раз)
потом этот макет делится на отдельные стены

Производство готовых стен для сборки домов



для каждой стены получаем вот такой чертёж со всей нужно информацией для тех кто обслуживает инсталляцию

Производство готовых стен для сборки домов



первый слой кирпичей кладется на пластик чтобы потом можно было оторвать от пола

Производство готовых стен для сборки домов



раствор замешивается автоматически

Производство готовых стен для сборки домов



наполняется бак с раствором тоже автоматически до верха, консистенцию можно регулировать

Производство готовых стен для сборки домов



на инсталляции выставляются нужные размеры стен с помощю вот этих белых блоков, они на магните и легко можно их переставлять

Производство готовых стен для сборки домов

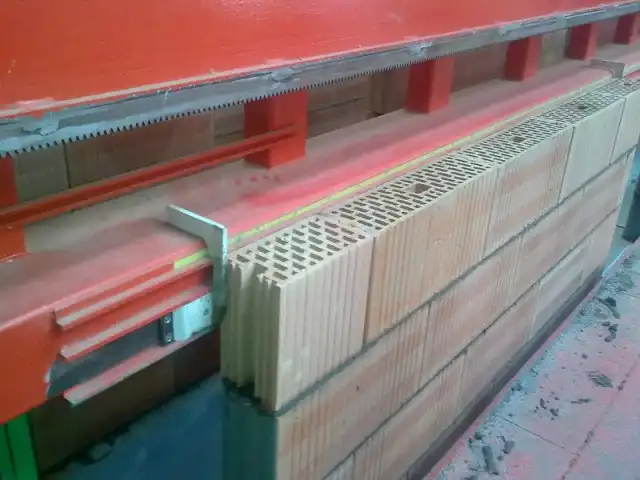

по этим же белым блока машина знает где нужно подавать раствор

Производство готовых стен для сборки домов



вот результат... ширина и каличество подажи раствора также регулируется

Производство готовых стен для сборки домов



заранее вставляются петли чтобы скрепить стены между собой на месте

Производство готовых стен для сборки домов



всё сделано для людей, чтобы не поднимать кирпичи руками рабочие используют вот такой вот кран

Производство готовых стен для сборки домов



таким краном рабочий может за раз положить два кирпича без особого напряга... а это 0.25 квадратного метра
при размере кирпича 50 длиннах24 высота х14 толщина

Производство готовых стен для сборки домов



теперь рабочий пристукивает (иногда достаточно надавть руками) кирпичи до нужного уровня который точностю до 0.1см выставляется машиной... так получаем ровную кладку по высоте

Производство готовых стен для сборки домов



если нужно отпилить кирпич... не проблема...этой пило можно распилить кирпич за 5 секунд(не приувиличиваю)

Производство готовых стен для сборки домов

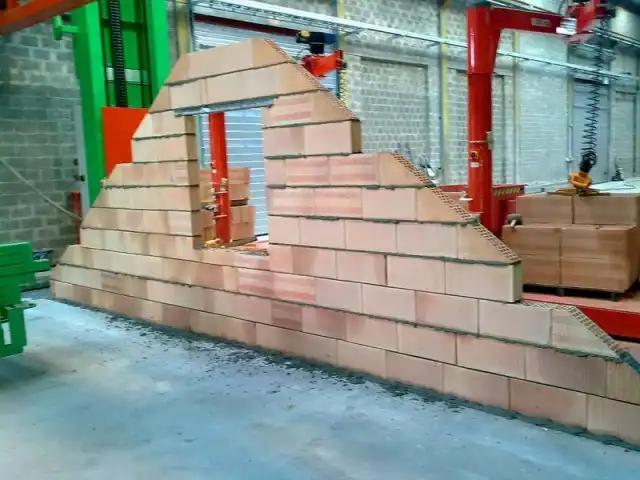

итак стена готова

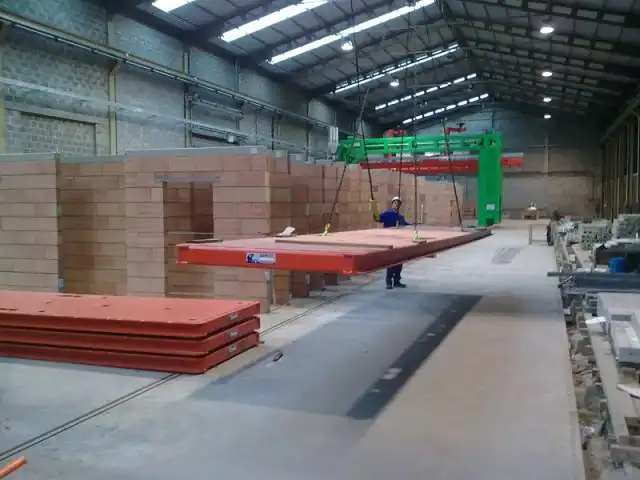

на неё сверху кладётся траверс( честно незнаю как оно называется на русском)в нём внутри стоят петли для крана

Производство готовых стен для сборки домов

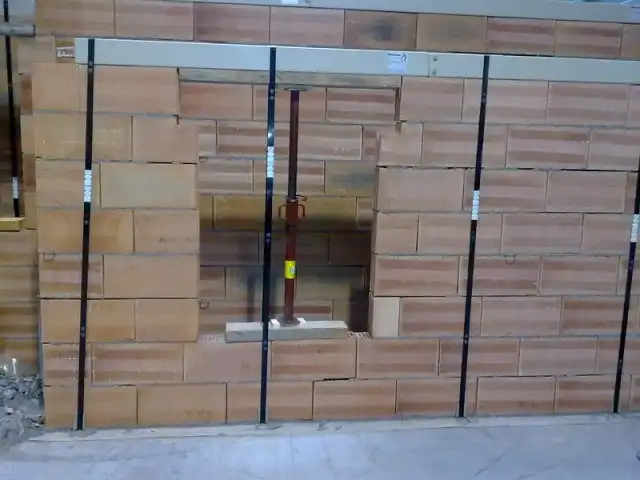

теперь нужно упаковать стену стальной лентой....

Производство готовых стен для сборки домов



лента натягивается гидравлическим домкратам при давлении 3.0 бар и сцепляются вот такими клемами при давлении 8 бар

Производство готовых стен для сборки домов

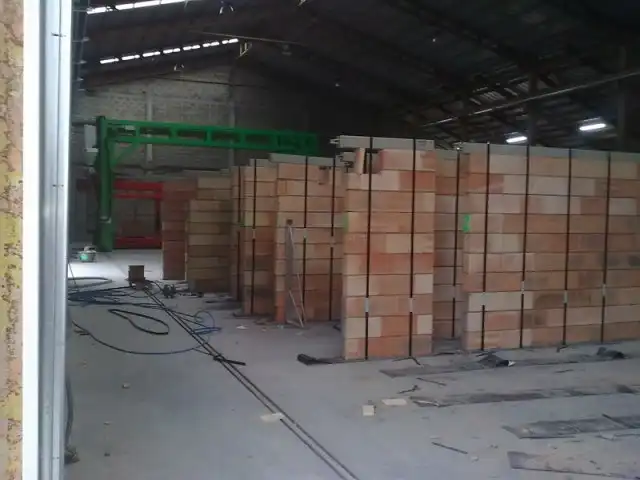

сначало упаковываем все стены

Производство готовых стен для сборки домов



грузить их будем на такие контейнеры

Производство готовых стен для сборки домов



примерно так...также нужно строго следовать схеме погрузки, чтобы на стройке самой рабочие попарядку установки брали стены только с внешних сторон(не вытаскивать между стен)

Производство готовых стен для сборки домов



и вот она нарядная готовая стоит.... готовый контейнер... можно вывозить

Производство готовых стен для сборки домов



оно какбЕ пожирает его)))

Производство готовых стен для сборки домов

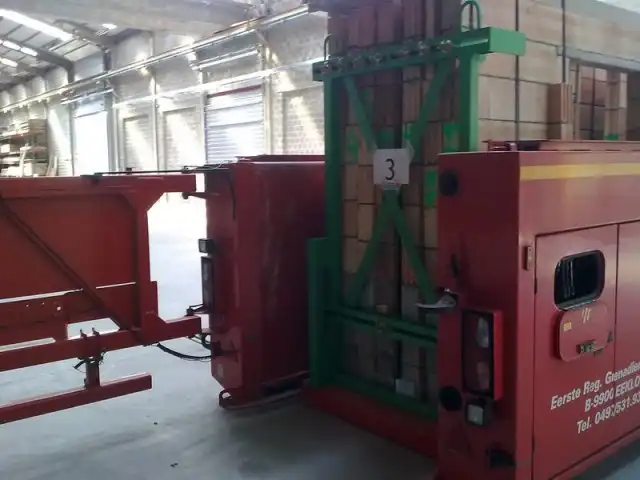

вот такой специальный прицеп

Производство готовых стен для сборки домов



и потом это дело всё вот так вот поднимается

Производство готовых стен для сборки домов

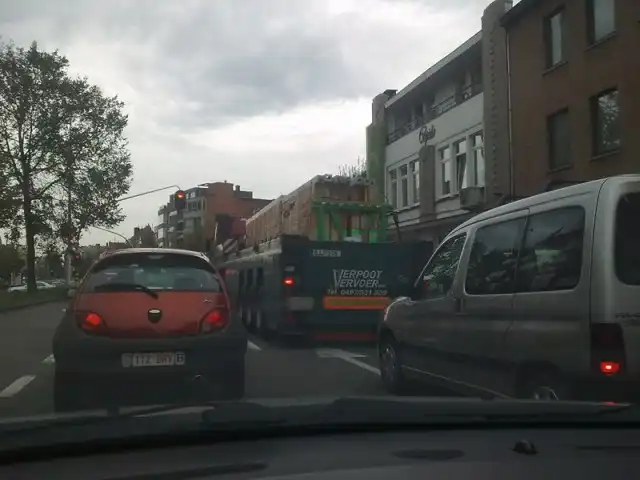

а так это выглядит на дороге... поймал его ехав с работы

Производство готовых стен для сборки домов



вот уже эти же самые стены только установленные на своё место

Производство готовых стен для сборки домов



зафиксированы в вертикальном положении

Производство готовых стен для сборки домов



и скреплены между собой арматурой через те петли... через какое то время все это швы заполнятся специальным раствором

Производство готовых стен для сборки домов

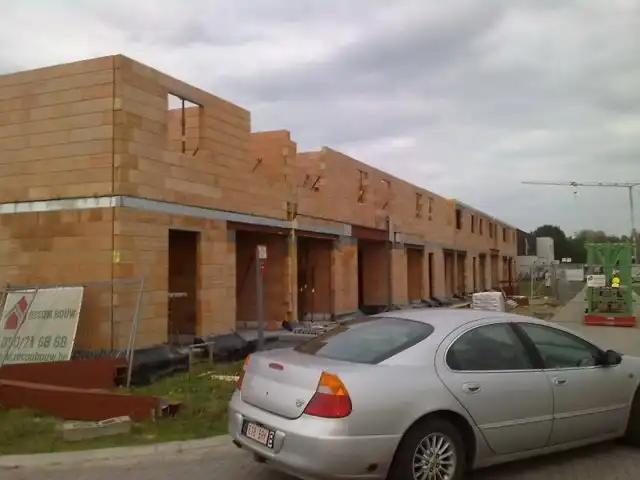

немного позже... уже два этажа 8ми домов построили

Производство готовых стен для сборки домов



потом за раз построили чердачные стены для 8ми домов

Производство готовых стен для сборки домов



а теперь несколько фоток из серии Shit Happens
при разгрузке погрузчик дрифтанул что ли... 2 палета кирпичей на свалку

Производство готовых стен для сборки домов

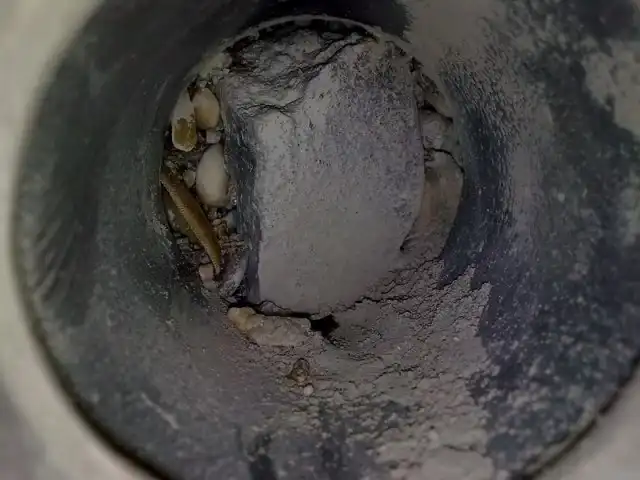

камень в сухом растворе размером в 6 см... пока нашли проблему пока почистили... пол дня простоя

Производство готовых стен для сборки домов



при упаковки стен одну стену повело... она рухнула... принцип домино

Производство готовых стен для сборки домов



а тут палет с кирпичами слетел с погрузчика .. задел стену... опять же принцип домино... 6 стен на свалку
окажись кто под этими стенами... итог был бы плачевный... поэтому техника безопасности очень важный аспект... никто не должен находится между стен когда ездит погрузчик и работать между стенами можно только по одному

Производство готовых стен для сборки домов




ну Вот в принципе и всё... я описал более менее процесс изготовления готовых стен

наверное должен был добавить...
это только несущие стены, с наружней стороны дома идёт еще изоляция 7см и фасадный кирпич 10см
постройка от и до производится нашей фирмой

несколько фактов:
- за смену в 8 часов 3 человека(2 на машине , 1 всякие прочие работы) могут делать около 100м2 готовых стен , для сравнения на стройке человек за 8 часов делает 10м2 кладки
- цена квадратного метра примерно такая же как и традиционная строка... но вот скорость в 3-4 раза выше
- в бельгии всего 4 фирмы используюшие это технологию.
