Как добывают и обрабатывают алмазы


Алмазы образовались более 300 млн. лет назад. Кимберлитовая магма сформировалась на глубине 20-25 км. Магма постепенно поднималась по разломам в земной коре, и когда верхние слои уже не могли сдерживать давление горных пород, происходил взрыв. Первую такую трубку обнаружили в ЮАР в г. Кимберли — оттуда и пошло название. В середине 50-х годов были открыты богатейшие коренные месторождения алмазов в Якутии, где было на сегодняшний день обнаружено около 1500 кимберлитовых трубок. Разработкой месторождений Якутии занимается российская компания «АЛРОСА», которая добывает 99% алмазов в Российской Федерации и более четверти в мире.




Как добывают и обрабатывают алмазы


Как добывают и обрабатывают алмазы


Город Мирный — алмазная «столица» России, расположенная в Якутии (Саха) в 1200 км. от Якутска.

Открытая геологами летом 1955 года алмазоносная трубка «Мир» дала название рабочему поселку, выросшему среди тайги и ставшему через 3,5 года городом


Как добывают и обрабатывают алмазы


Население города составляет около 35 тысяч человек. Около 80% этого населения работает на предприятиях, связанных с группой компаний «АЛРОСА».


Как добывают и обрабатывают алмазы

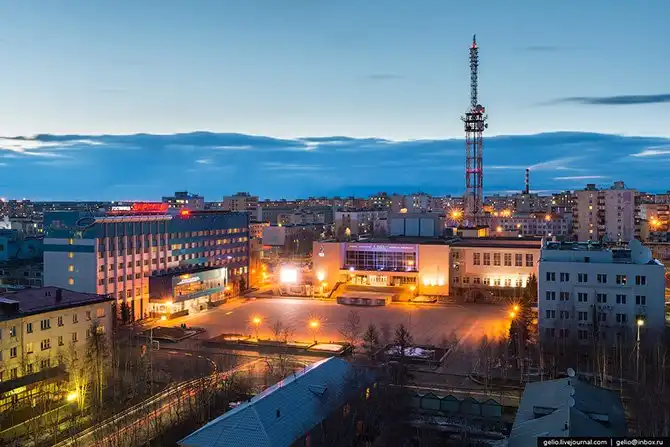

Площадь Ленина – центр города.


Как добывают и обрабатывают алмазы


Аэропорт Мирного


Обеспечение Мирного продуктами и потребительскими товарами происходит следующими способами: авиацией, судоходными поставками (на тот период, пока на Лене открыта навигация) и по «зимнику»


Как добывают и обрабатывают алмазы


Грузовой самолет Ил-76ТД авиакомпании «АЛРОСА»


Как добывают и обрабатывают алмазы

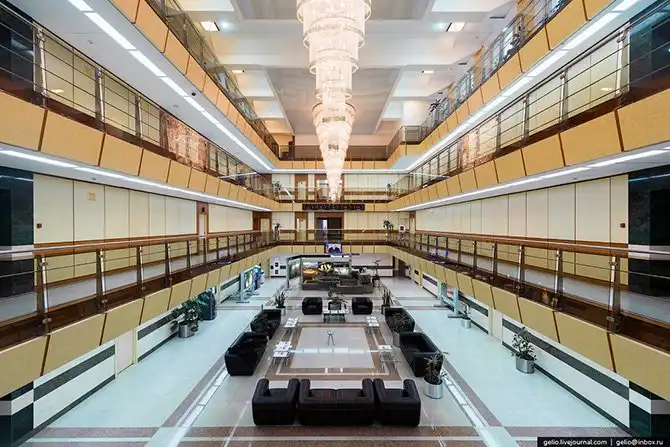

В Мирном расположена штаб-квартира крупнейшей в России алмазодобывающей компании «АЛРОСА».

История компании началась с треста «Якуталмаз», образованного для освоения коренных алмазных месторождений Якутии в начале 1950-х годов.


Как добывают и обрабатывают алмазы


Основным месторождением «Якуталмаза» стала кимберлитовая трубка «Мир», открытая 13 июня 1955 года.

Тогда геологи отправили в Москву зашифрованную телеграмму «Закурили трубку мира. Табак отличный».


Как добывают и обрабатывают алмазы

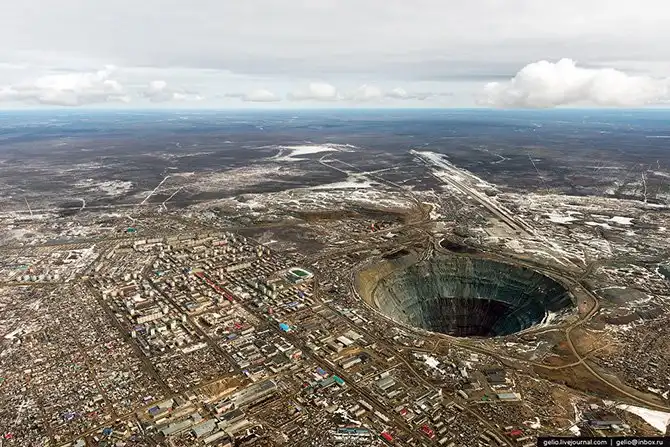

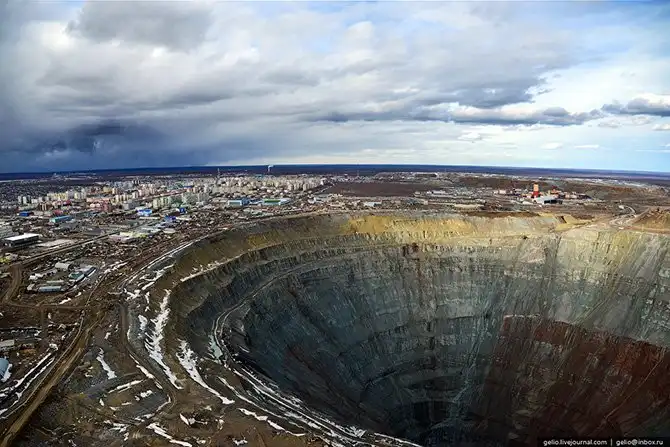

Карьер расположен в непосредственной близости от Мирного.


Как добывают и обрабатывают алмазы


С 1957 по 2001 год из месторождения было добыто алмазов на 17 млрд долл. США, вывезено около 350 млн м3 породы.

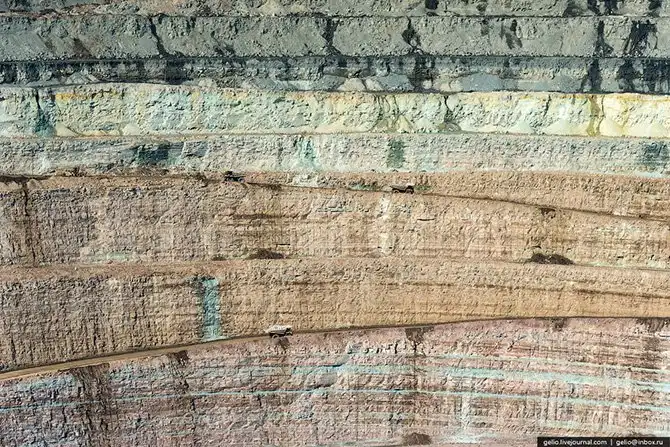

За эти годы карьер так расширился, что самосвалам приходилось проезжать по спиралевидной дороге 8 км. от дна до поверхности.


Как добывают и обрабатывают алмазы


Карьер имеет глубину 525 м и диаметр 1,2 км, является одним из крупнейших в мире: по высоте в него могла бы войти Останкинская телебашня.


Как добывают и обрабатывают алмазы


Карьер был законсервирован в июне 2001 года и с 2009 года добыча алмазной руды ведётся подземным способом на руднике «Мир».


Как добывают и обрабатывают алмазы


В зоне расположения трубки Мир проходит водоносный горизонт. Сейчас вода поступает в карьер и, таким образом, представляет угрозу для находящегося под карьером рудника. Вода должна непрерывно выкачиваться и направляться в разломы, найденные геологами в земной коре.


Как добывают и обрабатывают алмазы


Объем добычи алмазов на руднике в 2013 г. составил более 2 млн. карат.

Ресурсы (включая запасы) – более 40 млн. тонн руды.


Как добывают и обрабатывают алмазы


На руднике трудятся около 760 человек.

Предприятие работает семь дней в неделю. Режим работы рудника – трехсменный, смены продолжается по 7 часов.


Как добывают и обрабатывают алмазы


Маркшейдеры, определяющие направление проходки по рудному телу.


Как добывают и обрабатывают алмазы

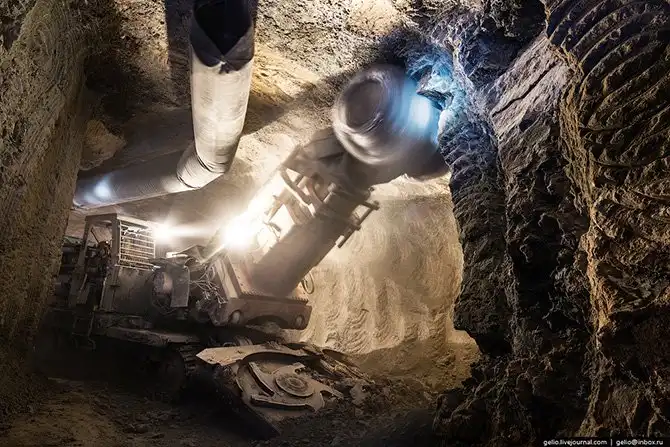

Для проходки в руднике задействовано 9 проходческих комбайнов (Sandvik MR 620 и MR360)

Комбайн представляет из себя машину с исполнительным органом в виде стрелы с фрезерной коронкой, которая снабжена режущими инструментами – зубцами.


Как добывают и обрабатывают алмазы

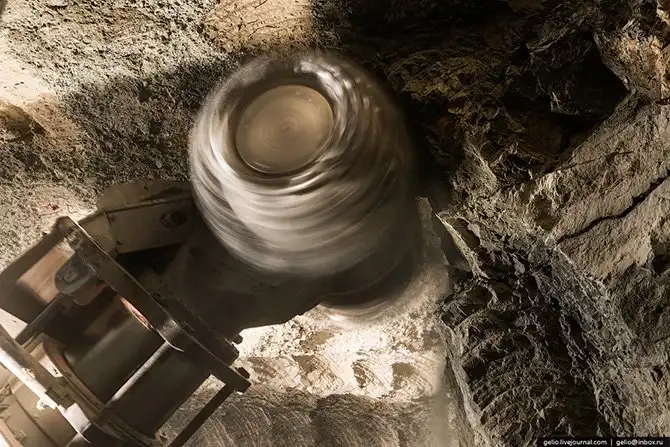

У такого комбайна Sandvik MR360 72 зуба из закаленного металла.

Так как зубья подвержены износу, они осматриваются каждую смену и при необходимости заменяются на новые.


Как добывают и обрабатывают алмазы

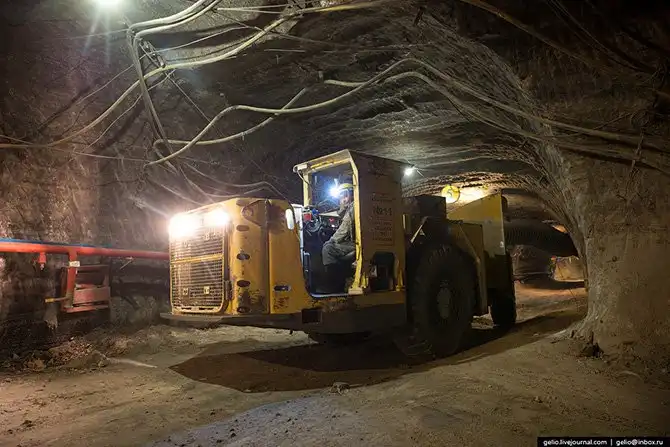

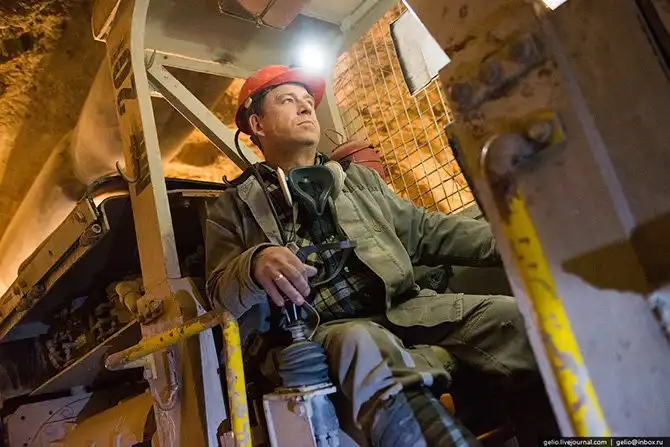

Для доставки руды от комбайна к рудоспуску работают 8 погрузочно-доставочных машин (ПДМ).


Как добывают и обрабатывают алмазы

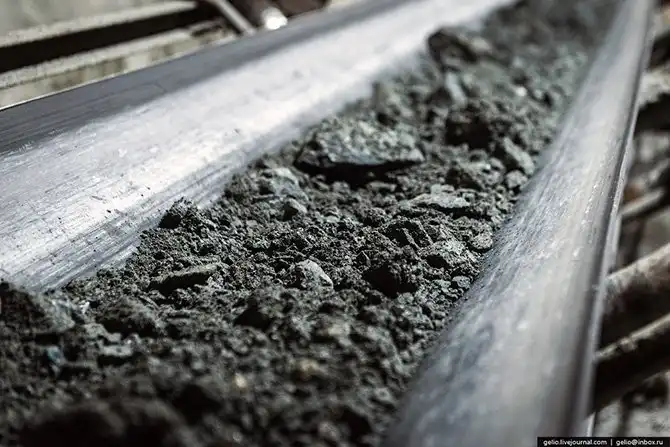

Магистральная конверторная лента длиною 1200 метров от кимберлитовой трубки к скипу рудоспуска.

Среднее содержание алмазов превышает 3 карата на тонну.


Как добывают и обрабатывают алмазы


От этого места до дна карьера около 20 метров.


Для предотвращения затопления подземного рудника между дном карьера и выработками рудника оставлен целик толщиной 20 метров.

На дне карьера также проложен водоупорный слой, который препятствует проникновению воды в рудник.


Как добывают и обрабатывают алмазы


На руднике также организована система сбора воды: сначала грунтовые воды собираются в специальные отстойники, затем подаются на отметку -310 метров, откуда насосами откачиваются на поверхность.


Как добывают и обрабатывают алмазы

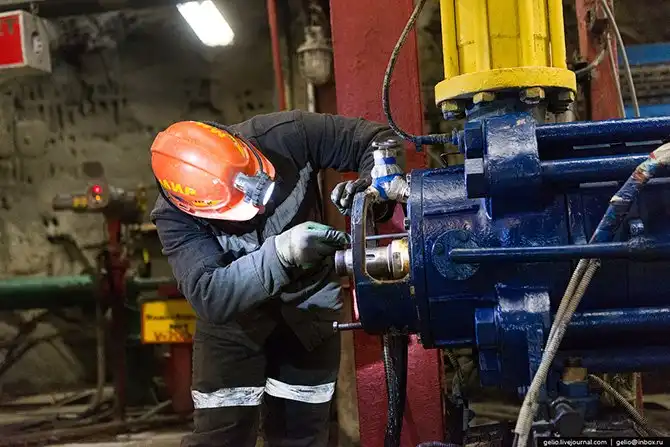

Всего на руднике работают 10 насосов мощностью от 180 до 400 кубометров в час.


Как добывают и обрабатывают алмазы


Монтаж магистральной ленты


Как добывают и обрабатывают алмазы


А это подземные работы на другой трубке – «Интернациональная» («Интер»).


Она расположена в 16 км от Мирного. Добыча алмазов открытым способом здесь началась в 1971 году, и когда к 1980 году карьер достиг отметки 284 м, он был законсервирован. Именно с «Интера» началась добыча алмазов в Якутии подземным способом.


Как добывают и обрабатывают алмазы


«Интернациональная» – самая богатая кимберлитовая трубка компании по содержанию алмазов в руде – более 8 карат на тонну.

Кроме того, алмазы «Интера» отличаются высоким качеством и ценятся на мировом рынке.


Как добывают и обрабатывают алмазы


Глубина шахты — 1065 метров. Трубка разведана до 1220 метров.

Протяженность всех выработок здесь более 40 км.


Как добывают и обрабатывают алмазы

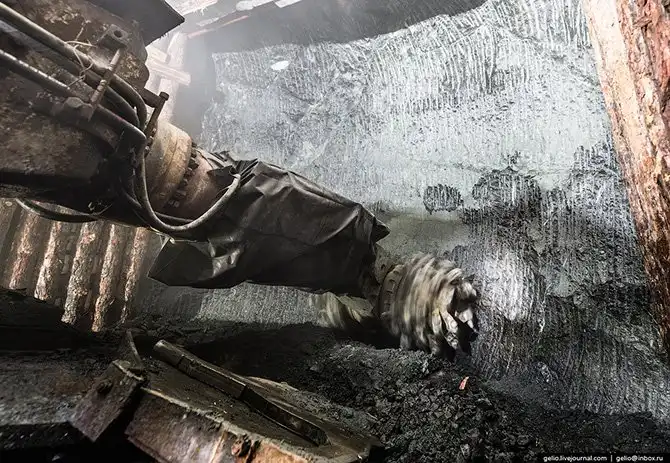

Комбайн отбивает руду рабочим органом (шарошкой), с установленной на него резцами.


Как добывают и обрабатывают алмазы


Далее идет погрузка в погрузочно-доставочные машины, которые отвозят руду до рудоспусков (горных выработок, предназначенных для транспортировки руды из рабочей зоны на расположенный ниже транспортный горизонт), затем вагонетки транспортируют ее до капитального рудоспуска, через который она подается в скиповой ствол и выдается на поверхность.


Как добывают и обрабатывают алмазы


За сутки на «Интере» добывается 1500 тонн руды. Объем добычи алмазов в 2013 году составил более 4,3 млн. карат.


Как добывают и обрабатывают алмазы


В среднем в одной тонне породы содержится 8,53 карат алмазов.

Так по содержанию алмазов на тонну добытой руды «Интера» приходятся 2 тонны руды с «Мира», 4 тонны с «Айхала» или 8 тонн с «Удачнинского».


Как добывают и обрабатывают алмазы


Работа на руднике ведется днями и ночами без выходных. Праздников всего два — Новый год и день Шахтера.


Как добывают и обрабатывают алмазы


Кимберлитовая трубка «Нюрбинская»


Нюрбинский горно-обогатительный был создан в марте 2000 года для освоения месторождений Накынского рудного поля в Нюрбинском улусе Республики Саха (Якутия) — кимберлитовых трубок «Нюрбинская» и «Ботуобинская», а также прилегающих россыпей. Добыча ведется открытым и россыпным способом.


Как добывают и обрабатывают алмазы


В Нюрбинском ГОКе впервые за всю историю объединения «Якуталмаз» и компании «Алроса» применяется вахтовый метод — с привлечением работников, проживающих в Мирном (320 км.), в Нюрбе (206 км.) и в поселке Верхневилюйск (235 км.)


Как добывают и обрабатывают алмазы


По данным на 1 июля 2013 года, глубина карьера «Нюрбинский» составляет 255 метров.

Открытым способом карьер будет отрабатываться до 450 метров (до отметки -200 метров от уровня моря). Существует потенциал работы до отметки -320 метров.


Как добывают и обрабатывают алмазы

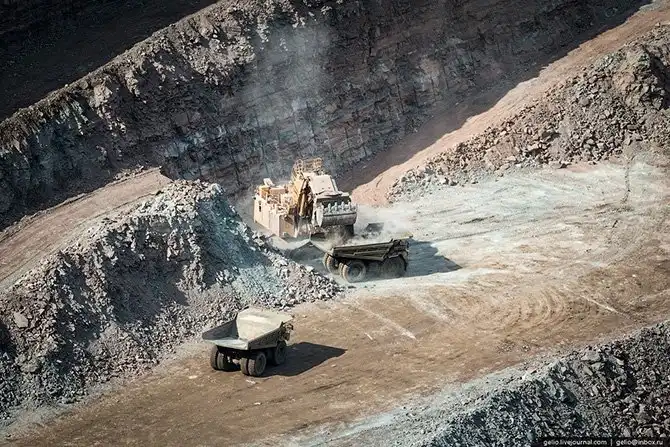

Для транспортирования руды и вскрышных пород используются автосамосвалы большой и особо большой грузоподъемности — от 40 до 136 т.


Как добывают и обрабатывают алмазы


В карьере эксплуатируются автосамосвалы CAT-777D фирмы «Катерпиллар» грузоподъемностью 88 т.


Как добывают и обрабатывают алмазы


Нюрбинский ГОК имеет самые высокие темпы прироста добычи природных алмазов в АК «АЛРОСА».


Как добывают и обрабатывают алмазы


Объем добычи алмазов в 2013 году составил 6,5 млн. карат.


Как добывают и обрабатывают алмазы


Как добывают и обрабатывают алмазы


Как добывают и обрабатывают алмазы


Среднее содержание алмазов в руде – 4,25 карата на тонну.


Как добывают и обрабатывают алмазы

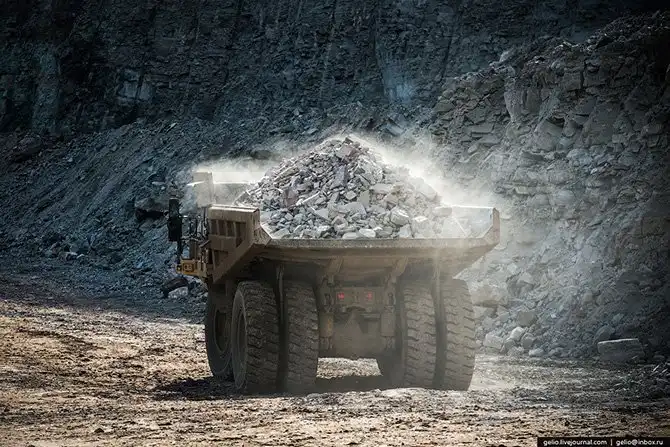

В кузове такого самосвала порядка 300-400 карат.


Как добывают и обрабатывают алмазы

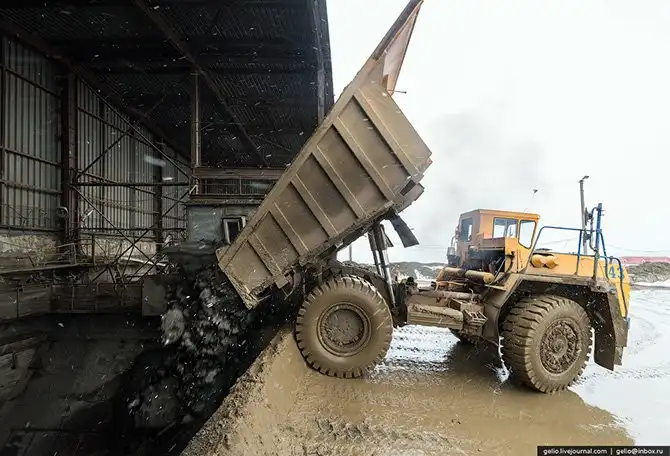

С карьера или из шахты руду самосвалами отправляют на фабрику, где из нее извлекают сами полезные ископаемые.


Как добывают и обрабатывают алмазы


Обогащение алмазов Мирнинского ГОКа ведется на фабрике №3, которая в 70-е годы прошлого века была флагманом алмазодобывающей промышленности страны.

Мощность обогатительного комплекса — 1415 тысяч руды в год.


Как добывают и обрабатывают алмазы


Корпус крупного дробления и щековая дробилка.


В ней происходит измельчение путем трения подвижной «щеки» о неподвижную. За сутки через дробилку проходят 6 тысяч тонн сырья.


Как добывают и обрабатывают алмазы


Корпус среднего дробления


Как добывают и обрабатывают алмазы

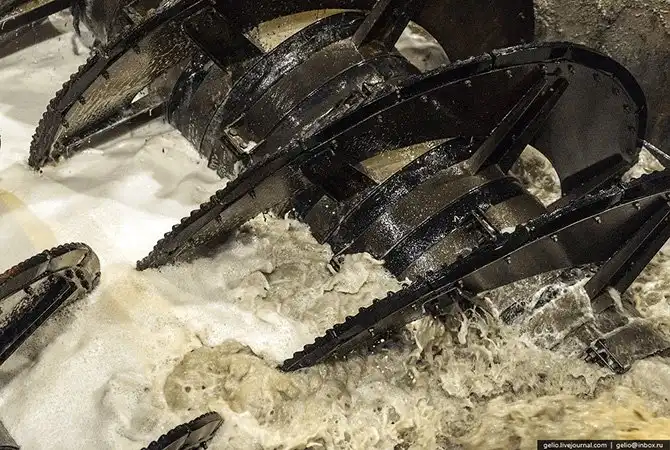

Спиральные классификаторы


Предназначены для мокрого разделения твердого материала на пески (осадок, размером частиц до 50 мм), и слив, содержащий тонкие взвешенные частицы.


Как добывают и обрабатывают алмазы


Мельница мокрого самоизмельчения


Как добывают и обрабатывают алмазы


Диаметр мельницы — 7 метров


Как добывают и обрабатывают алмазы


Грохота


Как добывают и обрабатывают алмазы

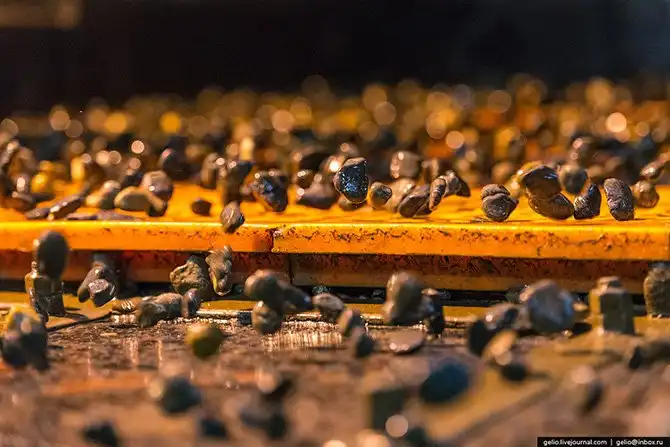

Камни просеивают через сито, где они делятся на группы по размеру.


Как добывают и обрабатывают алмазы


Как добывают и обрабатывают алмазы

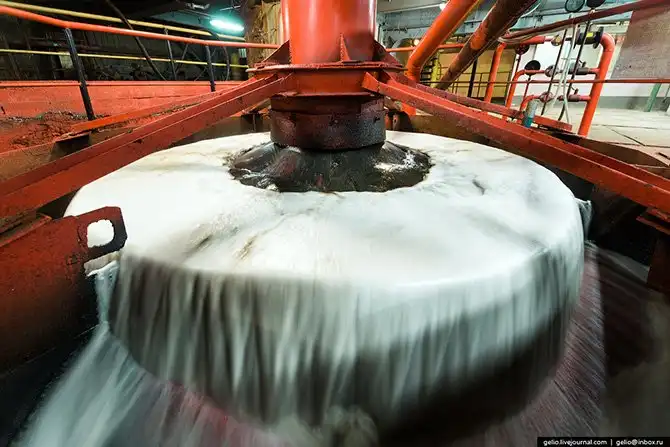

Мелкопереработанную породу отправляют на спиральные классификаторы (винтовые сепараторы), где все сырьё разделяется в зависимости от его плотности.


Как добывают и обрабатывают алмазы


С внешнего борта поступает тяжелая фракция, а с внутреннего – легкая.


Как добывают и обрабатывают алмазы


Пневмофлотационная машина


Мелкий материал вместе с добавлением водных реагентов поступает в пневмофлотационную машину, где кристаллы мелких классов прилипают к пузырькам пены и направляются на доводку. На пневмофлотационной машине извлекают самые мелкие алмазы – от 2-х и менее мм.


Как добывают и обрабатывают алмазы


Это пленочная машина, где с помощью реагентов создается слой, к которому прилипают кристаллы мелких алмазов.


Как добывают и обрабатывают алмазы


Рентгенолюминесцентный сепаратор


В этом сепараторе используется свойство алмазов светиться в рентгеновских лучах. Материал, двигаясь по лотку, облучается рентгеновскими лучами. Попав в зону облучения, алмаз начинает светиться. После вспышки специальное устройство фиксирует свечение и подает сигнал на отсекающее устройство.


Как добывают и обрабатывают алмазы


Центральный пульт управления обогатительной фабрикой.

На фабрике есть еще цех окончательной доводки, где алмазы чистят, рассеивают, производят ручную выборку, сортируют и упаковывают.


Как добывают и обрабатывают алмазы


Центр сортировки алмазов


Все добытые на месторождениях компании в Якутии алмазы направляются в Центр сортировки в г. Мирный. Здесь происходит разделение алмазов по классам крупности, ведутся первичная оценка сырья с разных месторождений и его мониторинг для планирования работы горно-обогатительных комбинатов.


Как добывают и обрабатывают алмазы


В природе не бывает идеальных кристаллов или двух одинаковых алмазов, поэтому их классификация предполагает сортировку.

16 размеров х 10 форм х 5 качеств х 10 цветов = 8000 позиций.


Как добывают и обрабатывают алмазы

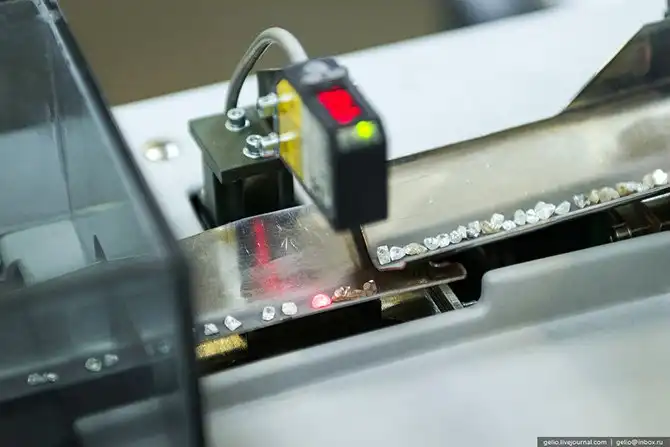

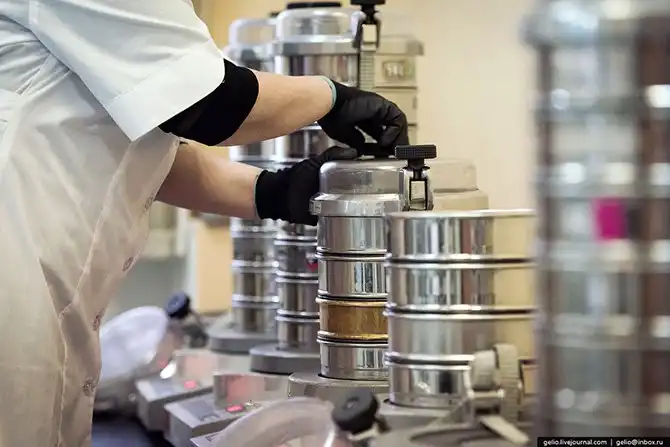

Вибрационный ситовой грохот. Его задача — разделить мелкие алмазы на размерные классы. Для этого используются 4-8 сит.

За раз в устройство закладывается около 1500 камней.


Как добывают и обрабатывают алмазы


Теми, что побольше, занимаются развесочные аппараты. Самые крупные алмазы сортируют люди.


Как добывают и обрабатывают алмазы

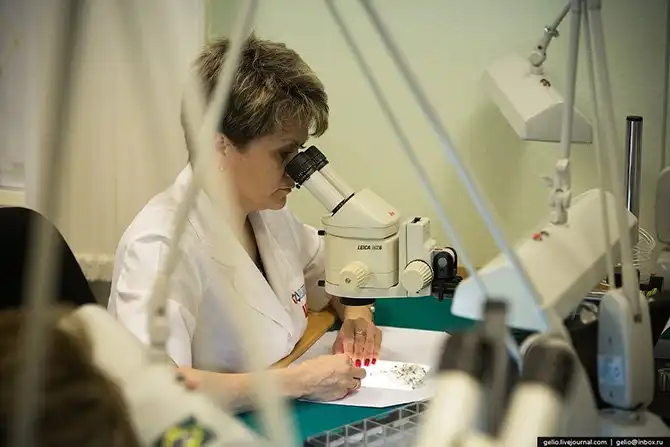

Форму, качество и цвет кристаллов определяют оценщики при помощи луп и микроскопов.


Как добывают и обрабатывают алмазы


Через специалиста в час проходят десятки алмазов, а если мелкие — то счет идет на сотни.


Как добывают и обрабатывают алмазы


Каждый камень смотрят по три раза.


Как добывают и обрабатывают алмазы


Ручное взвешивание алмаза


Как добывают и обрабатывают алмазы


Вес алмаза определяется в каратах. Название «карат» идет от имени семени рожкового дерева карат.

В древности семя карата служило единицей измерения массы и объема драгоценных камней.


Как добывают и обрабатывают алмазы


1 карат — 0,2 г (200 мг)

Камни весом больше 50 карат находят несколько раз в месяц.


Крупнейший на планете алмаз «Куллинан» весит 621 грамм и стоит около 200 млрд рублей.

Самый большой алмаз среди якутских — «XXII съезд КПСС», он весит 342 карата (более 68 граммов).


Как добывают и обрабатывают алмазы


В 2013 году предприятия группы «АЛРОСА» добыли более 37 млн. карат алмазов.

Из них 40% идут на промышленные цели и 60% — на ювелирные.


Как добывают и обрабатывают алмазы


После отбора камни попадают на гранильный завод. Там алмазы становятся бриллиантами.

Потери при огранке составляют от 30 до 70% от веса алмаза.


Как добывают и обрабатывают алмазы


По состоянию на 2013 год запасы группы «АЛРОСА» составили 608 млн. карат, а прогнозные запасы составляют около одной трети общемировых.

Таким образом, компания обеспечена минерально-сырьевой базой на 30 лет вперед.
