Несколько дней назад мне удалось побывать на ювелирном заводе «Адамас», где я увидел, как изготавливают медали молодежного Кубка мира по хоккею 2015, который пройдет с 24 по 30 августа в Свердловской области.


Как делают медали для чемпионов.





Рождение медали начинается в печах, где плавят бронзу и серебро. Методом полунепрерывного литья отливается толстый лист металла. В процессе литья в нем могут образоваться воздушные поры и, чтобы избежать этого, лист металла прокатывается на многотонном прокатном стане.

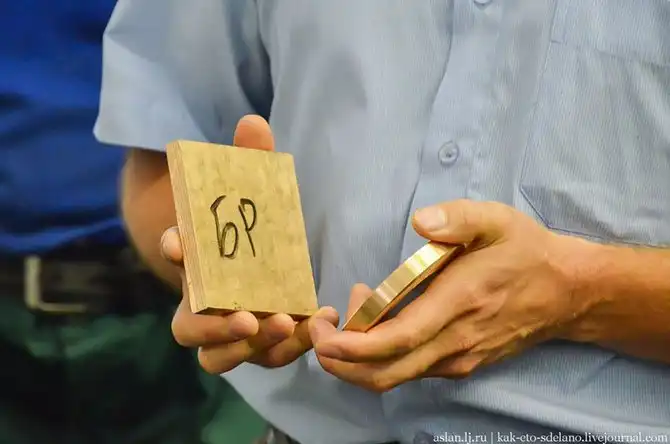

Далее из прокатанного листа металла производятся заготовки медалей – квадратные пластины 150х150х12мм (вес каждой около 2,5 кг.), которые помещаются в печь, где нагреваются с защитной атмосферой до температуры 180 градусов Цельсия и выдерживаются в течение 2 часов, для того, чтобы снять внутреннее напряжение в будущей медали. Затем заготовки медленно охлаждаются.


Как делают медали для чемпионов.

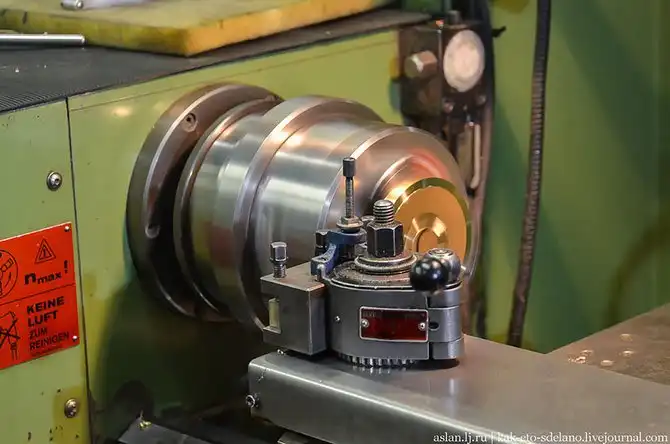

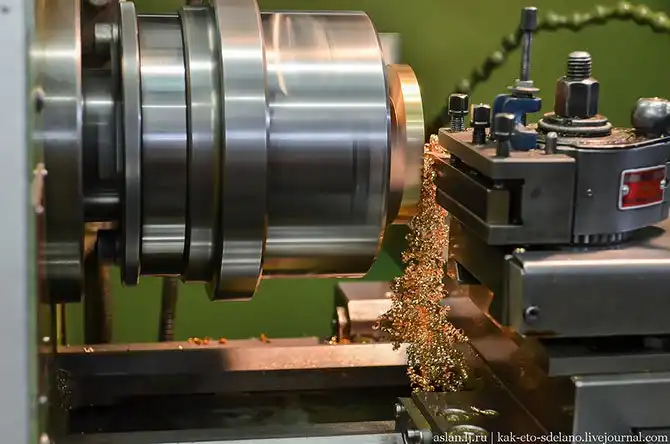

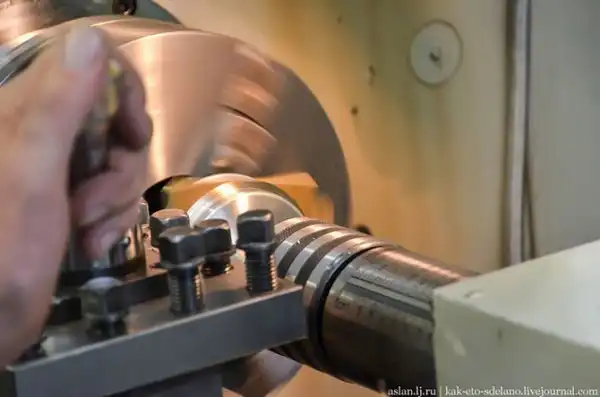

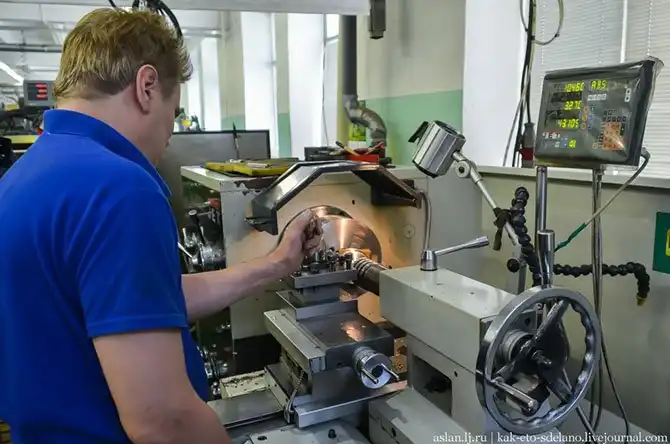

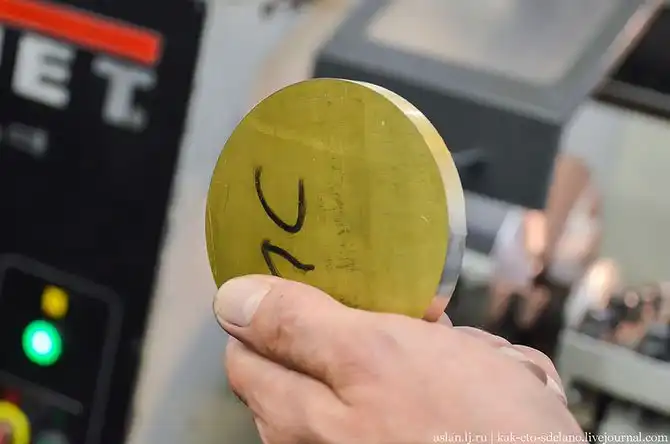

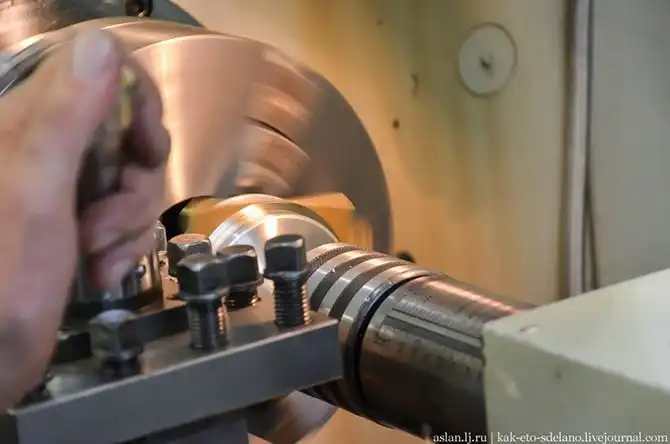

После охлаждения заготовка попадает сперва на один токарный станок, где вырезается шайба.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

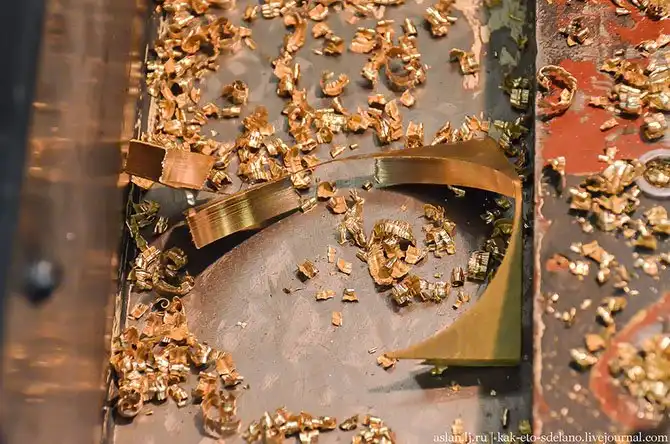

Первый этап обработки.


Как делают медали для чемпионов.


Кстати, в отличие от олимпийских медалей, где серебряные и золотые медали сделаны из серебра, эти медали сделаны из бронзы. На последних этапах они покрываются методом гальваники серебром и золотом.


Как делают медали для чемпионов.


Затем медаль попадает на второй станок, более высокой точности, где происходит торцевание заготовки. Диаметр корпуса медали после этих операций составляет 8 см, толщина 10 мм.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

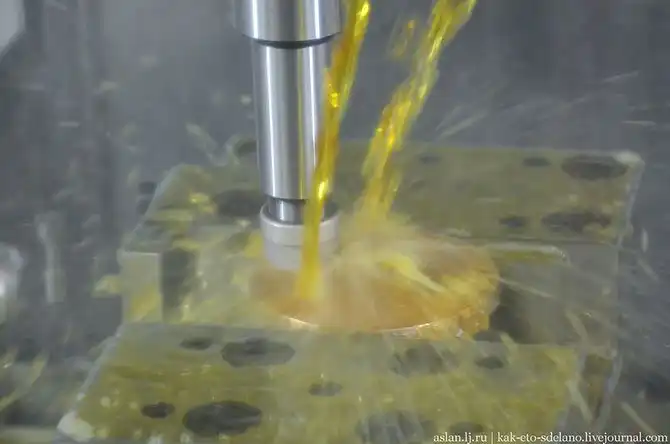

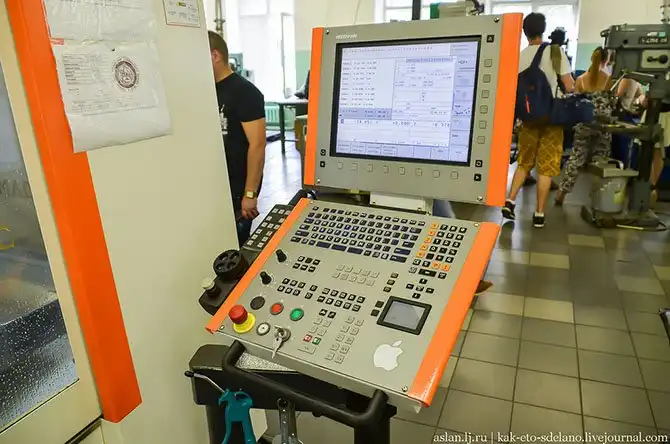

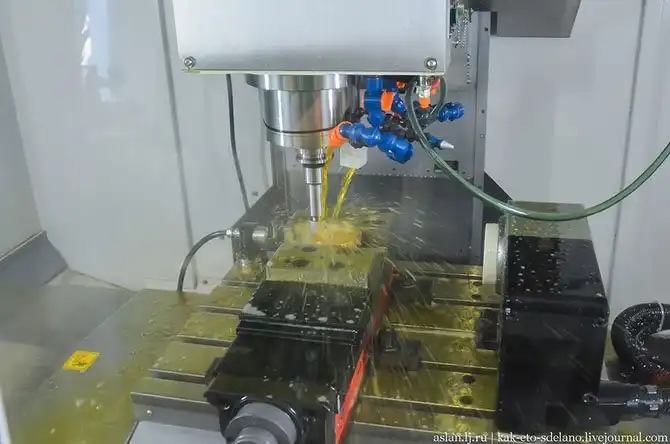

Затем по хорде окружности медали выполняются необходимые для жесткой фиксации технологические срезы, после чего медаль устанавливается на рабочем столе прецизионного фрезерного обрабатывающего центра с ЧПУ, где методом высокоскоростного фрезерования (Hight Speed Milling) выполняется нанесение узоров и символики, гравировка названия и символики Чемпионата и Клуба, года соревнований.


Как делают медали для чемпионов.


На тех же станках выполняется фрезеровка кармана под крепление ленты.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

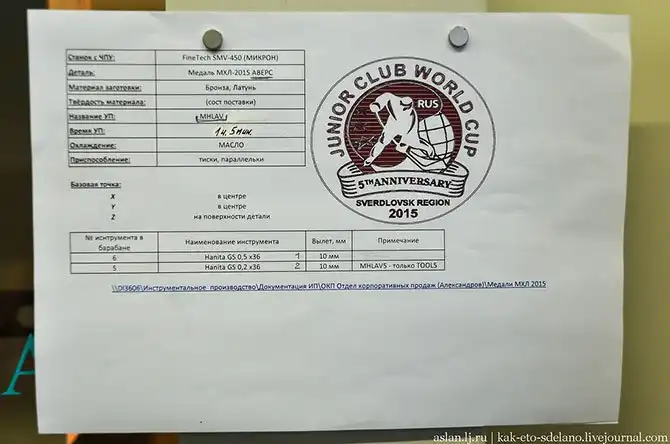

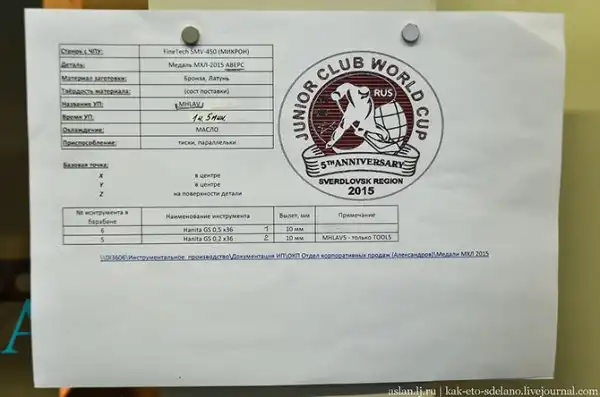

На этом листке, прикрепленном к станку можно увидеть заданные характеристики.


Как делают медали для чемпионов.


Для специалистов.


Как делают медали для чемпионов.


На выходе безликая шайба превращается в медаль, но это конечно же еще не все.


Как делают медали для чемпионов.

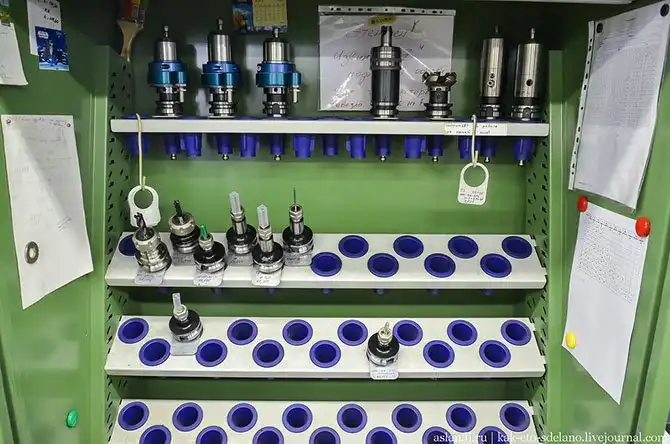

Для производства медали используются всевозможные инструменты.


Как делают медали для чемпионов.

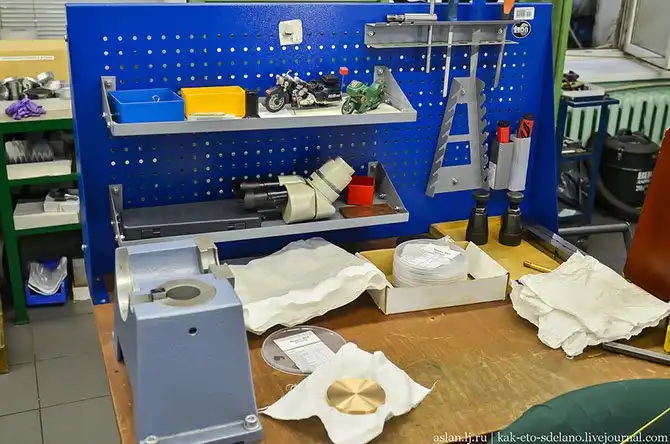

Рабочий стол токаря


Как делают медали для чемпионов.

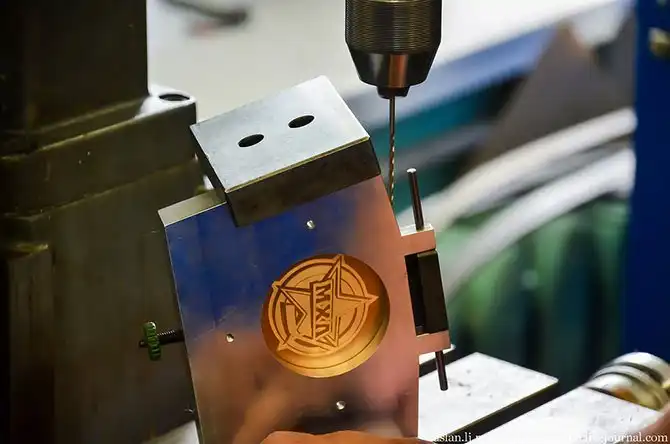

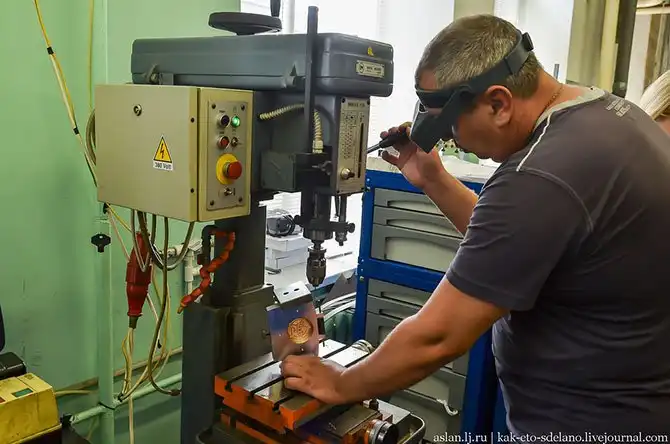

Следующая операция – сверление отверстий для крепления штифта, фиксирующего ленту.


Как делают медали для чемпионов.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

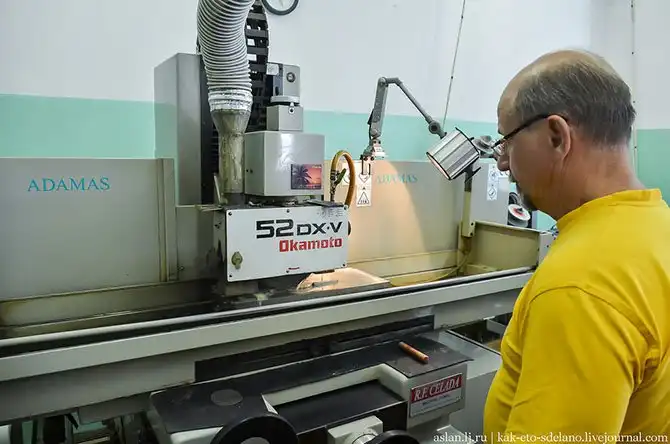

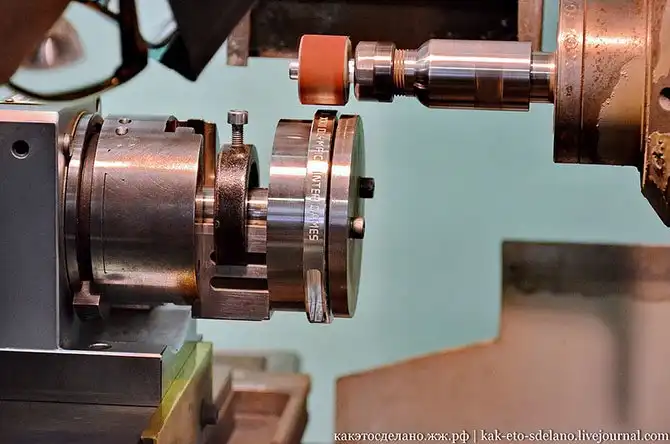

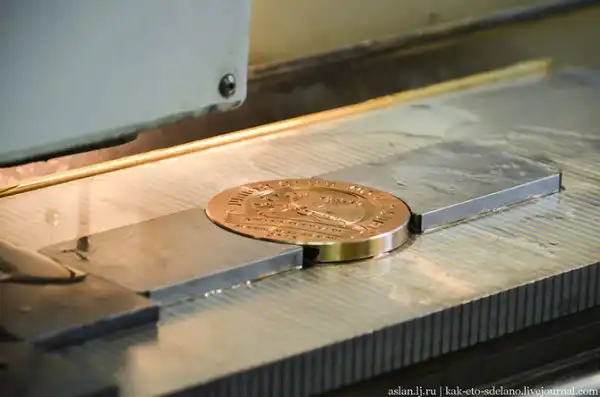

После того, как отверстие под гурт вырезано, медаль попадает на прецизионный плоско шлифовальный станок, на котором мастер шлифует аверс и реверс корпуса медали, для придания требуемой фактуры аверсу и реверсу медали.


Как делают медали для чемпионов.

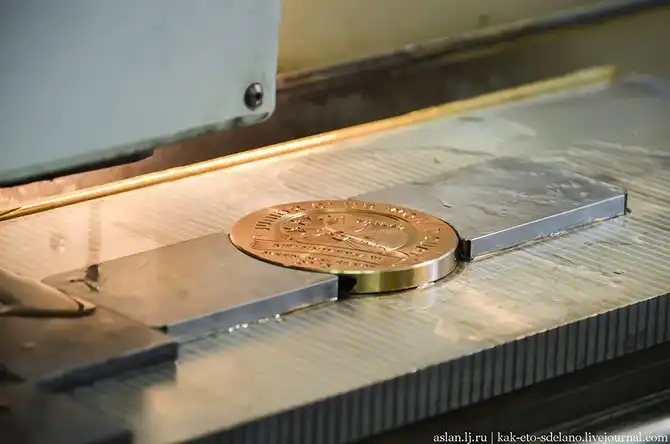

Медаль закрепляется специальными магнитами.


Как делают медали для чемпионов.

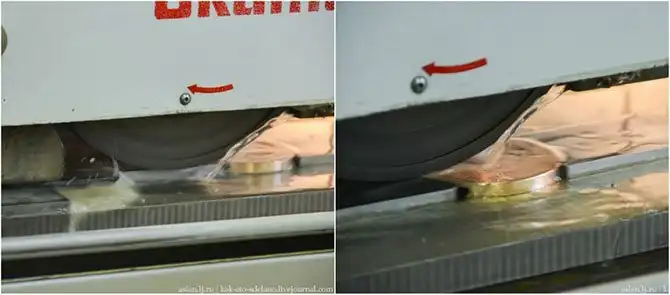

После чего по нему много раз проезжает шлифовальный круг.


Как делают медали для чемпионов.

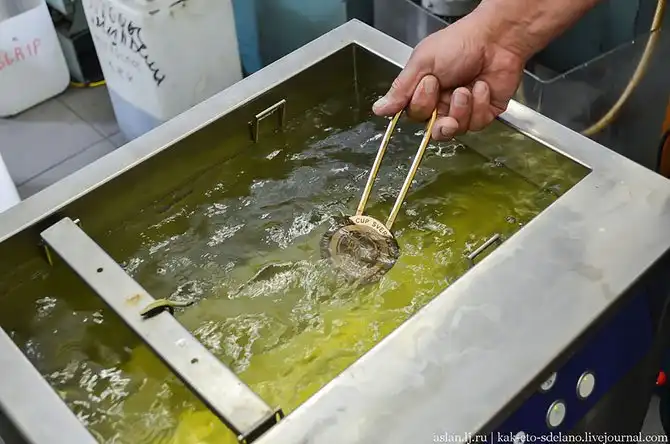

Процедура шлифовки позади, пора принять ультразвуковые ванны, чтобы сбросить с медали все загрязнения. На самом деле медали подвешиваются и погружаются в жидкость, никто не держит их все время до окончания этого этапа.


Как делают медали для чемпионов.


А еще здесь водится такое чудовище, плод выдумки местных мастеров, чтобы скрыть от глаз журналистов ненужный объект).


Как делают медали для чемпионов.

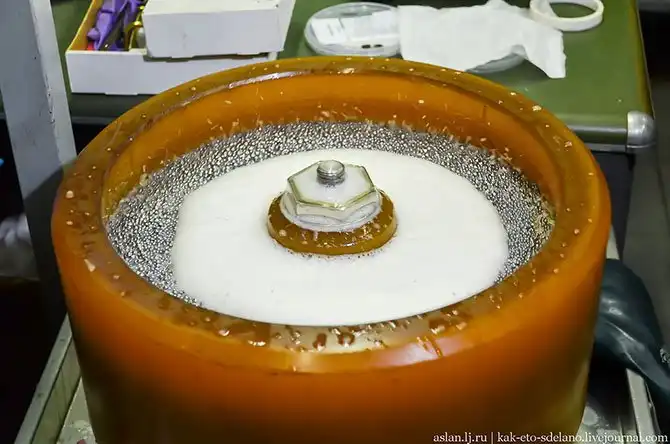

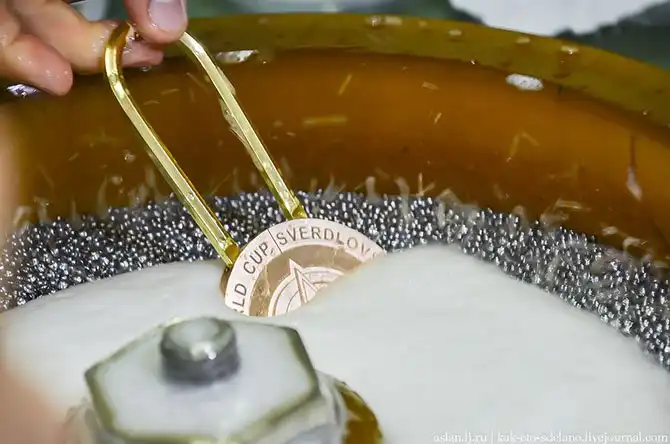

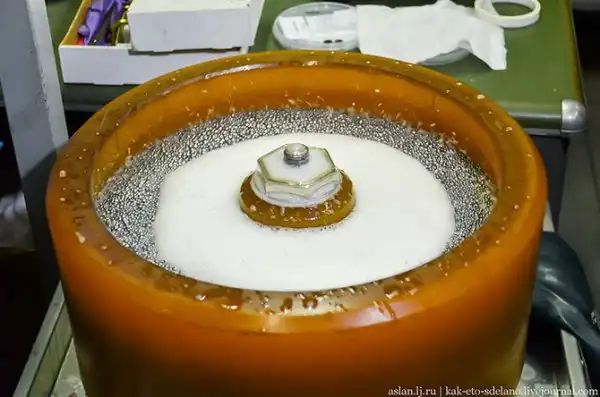

Затем медали попадают на галтовку. Весьма интересный процесс. Здесь в виброгалтовочном барабане с наполнителями из высоколегированной, хромомарганцевой нержавеющей стали и специальных моющих средств корпус медали шлифуется и приобретает гладкость и блеск.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

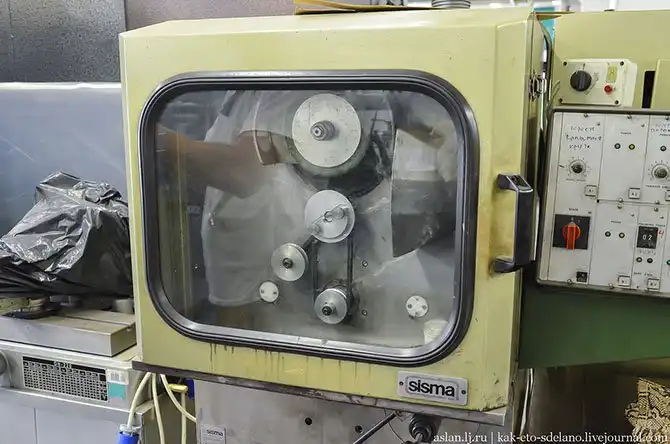

После этих истязаний медаль попадает на шлифовальный станок, где производится предварительная обработка гурта медали – подготовка поверхности к полировке. Фото из репортажа про олимпийские медали.


Как делают медали для чемпионов.


А после шлифовки гурта медаль попадает в полировальную машину, где обычно полируют золотые цепи, которые производятся здесь же, на заводе «Адамас»


Как делают медали для чемпионов.


После полировки медаль в очередной раз попадает в ультразвуковую ванну.


Как делают медали для чемпионов.

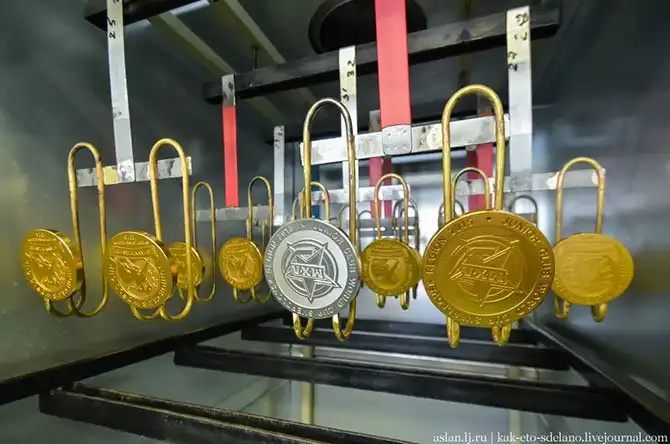

Далее нанесение серебряного и золотого покрытия на корпус медали методом гальваники. Завершается работа с корпусом будущей медали нанесением специального защитного покрытия, содержащего частицы нанокерамики. Это позволяет сохранить медаль от воздействия внешней среды и обеспечивает высокую устойчивость к механическим повреждениям. После чего медали помещаются в холодильник.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

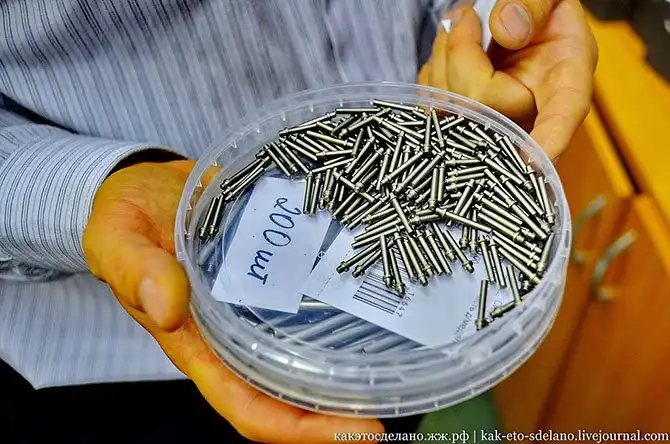

Это происходит с помощью штифтов: техническое решение аналогично креплению браслета в наручных часах. Проводимые испытания, в частности нагрузка на натяжение в 100 кг. позволяют гарантировать надежность данного вида крепления. Фото с прошлого репортажа про олимпийские медали.


Как делают медали для чемпионов.


Как делают медали для чемпионов.

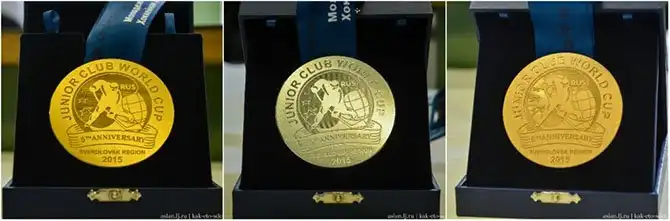

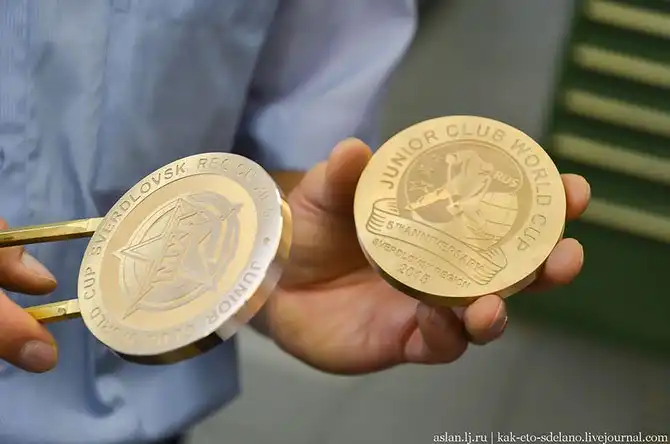

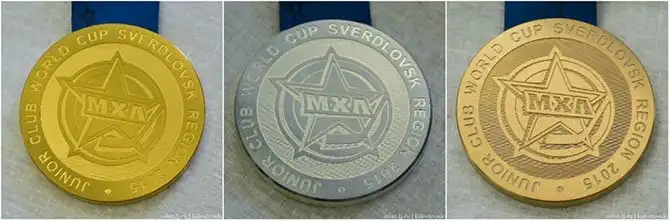

Реверс. Всего для Кубка мира будет изготовлено 120 медалей – командные комплекты бронзовых, серебряных и золотых медалей. Вес медали составляет 280 гр. диаметр – 8 см. В совокупности производственный цикл изготовления одной медали составляет около 12 часов.


Как делают медали для чемпионов.
